Автогенераторный вихретоковый дефектоскоп ВД-10А предназначен для контроля поверхностных и подповерхностных дефектов методом вихревых токов, в различных деталях сложной конфигурации из титана, стали, алюминия, магния и пр. Широкий диапазон и уникальный алгоритм быстрой автоматической настройки обеспечивают контроль различных изделий одним преобразователем. Специальная функция имитатора дефекта позволяет проводить вихретоковый контроль без настройки на образце.
Легкий вес, широкий температурный диапазон, простота настройки и надежность - гарантия удобного и достоверного контроля в любых условиях эксплуатации, успешно прошел испытания в военной авиации РФ в суровых температурных условиях и рекомендован для контроля деталей авиационной техники.

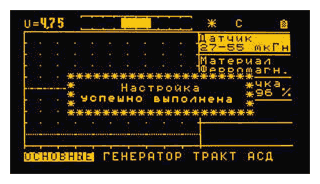

Дефектоскоп ВД-10А отличается предельной простой в эксплуатации. Автогенераторная схема автоматически подстраивает параметры резонансного контура при установке на бездефектный участок контролируемого изделия, обеспечивая максимальную чувствительность к дефектам сплошности материала. При этом направление графика на экране при появлении дефекта и при увеличении зазора взаимно противоположно и позволяет легко идентифицировать истинный дефект.

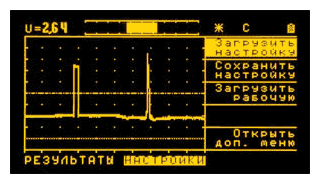

Специальная функция имитатора дефекта позволяет проверить чувствительности настроенного вихретокового дефектоскопа с помощью имитации наличия протяженного дефекта в виде надреза глубиной около 0,5 мм. При этом глубина реальной протяженной трещины, сигнал от которой близок к сигналу имитатора, меньше, чем глубина имитирующего эту трещину надреза.

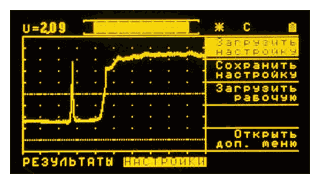

Перемещение вихретокового преобразователя через дефект или продолжительное размещение на дефекте будут сопровождаются различными показаниями: амплитуда будет скачкообразно уменьшаться, а затем возвращаться к исходному состоянию либо сохраняться в течение всего времени пребывания преобразователя на дефекте.
Особенности:
- Автоматическая настройка на контроля различных материалов с одним преобразователем
- Большой морозоустойчивый ЭЛД-экран
- Простая организация меню и клавиатуры
- Статический и динамический режимы работы
- Возможность подключения различных преобразователей
- Сохранение большого количества настроек и результатов контроля
- Порт RS-232 для связи с ПК
- Питание от литий-ионных аккумуляторов
- Встроенное зарядное устройство
Технические характеристики
| Рабочая частота генератора (определяется индуктивностью подключаемого преобразователя), МГц | 0,8 ... 3 |
| Допустимый диапазон индуктивности используемых параметрических преобразователей, мкГн | 16 - 50 |
| Диапазон удельной электрической проводимости контролируемых немагнитных материалов, МСм/м | 0,1 - 60 |
| Режимы работы | статический, динамический |
| Вид графика на экране прибора | амплитудная развертка |
| Распознавание отрыва преобразователя от поверхности | + |
| Минимальная протяженность обнаруживаемых дефектов (без покрытия / под покрытием толщиной 0,5 мм), мм |
2 / 5 |
| Минимальная глубина обнаруживаемых на плоских участках деталей трещин вдали от края (при отсутствии покрытий / с покрытием толщиной 0,5мм) в деталях, мкм: |
-из магниевых, алюминиевых и медных сплавов - 200 / 500; - из жаропрочных и титановых сплавов - 500 / 1000; - из сталей типа 30ХГСНА - 200 / 500 |
| Минимальное раскрытие трещины, мкм | 1 |
| Дисплей | ЭЛД с регулируемой яркостью, 110 х 65 мм; 240 х 128 точек |
| Память | 100 настроек, 750 результатов измерения |
| Типы используемых преобразователей | параметрические |
| Разъем для преобразователей | СР50 (BNC) |
| Интерфейс | RS232 |
| Питание | 15V DC, 1.5А |
| Аккумуляторы | Встроенный Li-Ion аккумулятор 10,8 В / 4000 мА/ч |
| Время автономной работы дефектоскопа от встроенного аккумулятора, ч | 8 |
| Диапазон рабочих температур дефектоскопа | -25 до +55 С |
| Габаритные размеры электронного блока дефектоскопа (В x Ш x Д), мм | 170 x 250 x 50 |
| Масса дефектоскопа со встроенным аккумулятором, кг | 1,4 |
