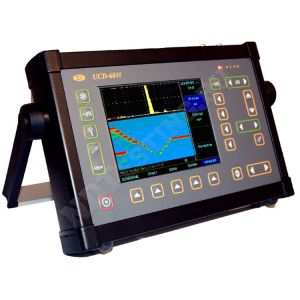

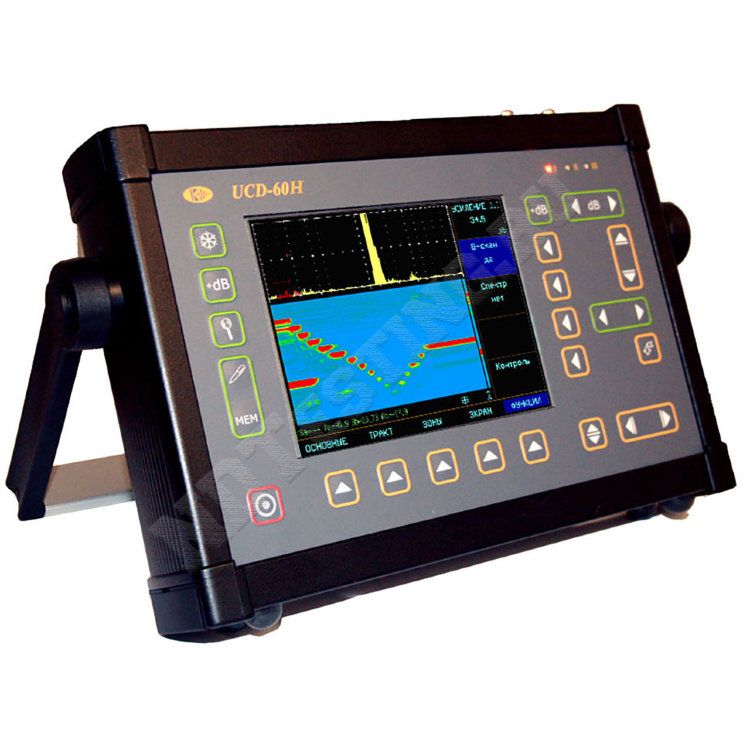

УСД-60Н - низкочастотный ультразвуковой дефектоскоп промышленного назначения. Используется для контроля материалов с высокой степенью затухания ультразвуковых волн (композиты, пластмассы, углепластик, камень, чугун и пр.). Осуществляется поиск следующих дефектов: расслоений, непроклея, внутренних дефектов структуры, пористости, трещин и прочих дефектов, определения скорости распространения и затухания УЗК в композитах, бетоне и пр., измерения толщины объектов.
Память позволяет сохранять А-сигнал, В-сигнал, параметры настройки и результаты измерения (500 настроек с А-сигналом, 5000 протоколов контроля: сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола).
Универсальный низкочастотный дефектоскоп со всеми достоинствами распространенной модели УД2Н-ПМ. В новой модели установлен яркий и хорошо читаемый TFT-экран 640х480, реализована функция В-скана и С-скана(опционально), измерения спектра сигнала.
Богатые функциональные возможности позволяют создавать на базе прибора различные специализированные версии, в том числе многоканальные приборы с коммутатором до 32-х каналов.
Особенности:
- Одновременное отображении амплитуды сигнала и расстояния до него
- Отображения сигналов в недектированном режиме
- Высокая мощность благодаря использования генератора с регулируемым числом периодов возбуждения
- Б-скан для более удобной визуализации контроля
- Измерение спектра сигнала
- Выделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана
- Сохранение и просмотр настроек и результатов на экране прибора
- Функция ВРЧ по 32-м точкам с возможностью регулировки положения и усиления в каждой точке ,
- Просмотр результатов контроля на приборе
Преимущества:
- яркий современный TFT-экран с возможностью смены фона (комфортная работа при любом уровне освещенности)
- широкий температурный диапазон (-20...+50°С)
- вывод сигналов в виде А-, В-, С- сканов
- продолжительное время автономной работы (~ 7 часов)
- модульная архитектура, позволяющая создавать на базе прибора специализированные версии
- высокая мощность благодаря использования генератора с регулируемым числом периодов возбуждения
- одновременное отображении амплитуды сигнала и расстояния до него
- отображения сигналов в недектированном режиме
- измерение спектра сигнала
- сохранение и просмотр настроек и результатов на экране прибора
- функция ВРЧ по 32-м точкам с возможностью регулировки положения и усиления в каждой точке
- детектирование - положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала
- гарантийный срок службы - 36 месяцев
Характеристики:
|
Параметр |
Значение |
|
Развертка, мкс |
мин.: 0 - 16, макс.: 0 - 6000 с шагом 0,01 / 0,1/ 1/ 10/ 100 |
|
Задержка, мкс |
от 0 до 5900мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 |
|
Диапазон скоростей, м/с |
от 100 до 10 000 |
|
Задержка в призме, мкс |
0 - 1000 с шагом 0,01 / 0,1/ 1 и 10 |
|
Зондирующий импульс |
радиоимпульс, амплитудой 50 или 200 В, с регулируемой частотой заполнения 20-2500 кГц и длительностью до 32-х периодов |
|
Частота повторений ЗИ, Гц |
15 или 30 |
|
Усилитель |
широкополосный 0.02-2,5 МГц (-6 дБ) с регулируемыми полосовыми фильтрами |
|
Диапазон регулировки усиления, дБ |
90, с шагом 0.5, 1, 2 или 6 |
|
Автоматическая регулировка усиления (АРУ) |
+ |
|
Временная регулировка чувствительности (ВРЧ) |
диапазон до 60 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей |
|
Детектирование |
положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала |
|
Подключение датчика оборотов |
+ |
|
Отсечка |
компенсированная, 0 - 90% высоты экрана |
|
Зоны контроля |
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
|
Автоматическая сигнализация дефектов (АСД) |
световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне |
|
Встроенное программное обеспечение для контроля цилиндрических изделий |
+ |
|
Измерение временных интервалов |
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
|
Измерение амплитуды |
в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала |
|
Дисплей |
Цветной, TFT 640 х 480 точек, 130 х 100 мм |
|
А-сигнал |
480 x 300 точек в стандартном режиме |
|
Диапазон рабочих температур,ºC |
от -20 до +50 |
|
Память |
500 настроек с А-сигналом, 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
|
Интерфейс |
RS232 / Ethernet |
|
Разъемы УЗ преобразователей |
2 СР-50 |
|
Аккумулятор |
Li-ion 8 А/ч |
| Время работы |
6-8 часов от аккумулятора |
| Внешнее питание |
блок питания 220 В AC |
| Размер (В x Ш x Д), мм |
210 x 340 x 75 |
| Масса, кг |
4, с аккумуляторами |
Базовый комплект:
|
Наименование |
УСД-60Н (ТFT) |
УСД-60Н (ТFT) расширенный |
|
электронный блок со встроенным Li-ion аккумулятором |
1 |
1 |
|
блок питания сетевой 15В / 220В |
1 |
1 |
|
защитный чехол с блендой и креплением на корпусе оператора |
1 |
1 |
|
кабель СР50-Lemo00 |
2 |
2 |
|
кабель соединительный СР50-СР50 |
2 |
2 |
|
преобразователь П111-0,04-М26 |
2 |
2 |
|
преобразователь импедансный р/с RSP-60N |
----- |
1 |
|
кабель 60-Ethernet-1m для связи с ПК |
1 |
1 |
|
кабель 60-Ethernet-2m для связи с ПК |
1 |
1 |
|
Ethernet Switch |
1 |
1 |
|
программное обеспечение на CD-диске |
1 |
1 |
|
комплект документации (руководство пользователя, паспорт с методикой поверки, свидетельство о поверке) |
1 |
1 |
|
кейс для переноски |
1 |
1 |
По дополнительному заказу в комплект поставки могут включаться дополнительные пьезопреобразователи и стандартные образцы для УЗ контроля. Для контроля композитных изделий, камня, бетона и пр., в комплекте могут поставляться следующие типы преобразователей:
|
Назначение |
Характеристики |
Обозначение |
|
LSA - малогабаритные, низкочастотные преобразователи для теневого контроля с полиуретановым протектором. |
Диаметр п/э 12мм. Угловой вывод излучающей поверхности. Габаритные размеры корпуса - 27 х 42мм Разъем - Lemo00 |
LSA412 (f=400 кГц):Преобразователь номинальной частотой 400 кГц |
|
Прямые низкочастотные преобразователи с металлизированным протектором диам.26мм и частотой 40-400кГц |
Разъемы Lemo00. Габаритные размеры преобразователя: Ø42х60мм. Масса 170г |
П111-0,04-М26: П111-0,08-М26: П111-0,1-М26: П111-0,2-М26: П111-0,4-М26: |
|
Преобразователь 60кГц с установленным индентором из нержавеющей стали. Используется в паре. Предназначен для измерения скорости УЗК колебаний, в т.ч. при измерении качества сборки пакетов металлических пластин в трансформаторах и др. изделиях |
Преобразователь 60кГц с индентором |
|
|
Бесконтактные преобразователи, согласованные для теневого контроля композитных материалов через воздушную среду. Поставляются парами "приемник"-"передатчик". |
Комплект из 2 преобразователей (приемник LSN50T и передатчик LSN50R) c частотой 50 кГц. Габаритные размеры: Ø40мм, длина (без втулки) 85мм, длина с согласующей втулкой 167-177мм (регулируемая). Разъем преобразователя: CР-50. Масса: 270г |
LSN50 - преобразователь бесконтактный ультразвуковой (комплект) |
|
Роликовые (Катящиеся) контактные преобразователи из кольцевой керамики с полиуретановым протектором для теневого контроля композитов. |
Диапазон частот 40-400 кГц. Изготовлены из кольцевой керамики Ø30мм. Разъем преобразователя- Lemo00. Габаритные размеры - 55х45х36мм. Масса - 85г |
П113-0,04-КТ30: П113-0,1-КТ30: П113-0,2-КТ30: П113-0,4-КТ30: |
