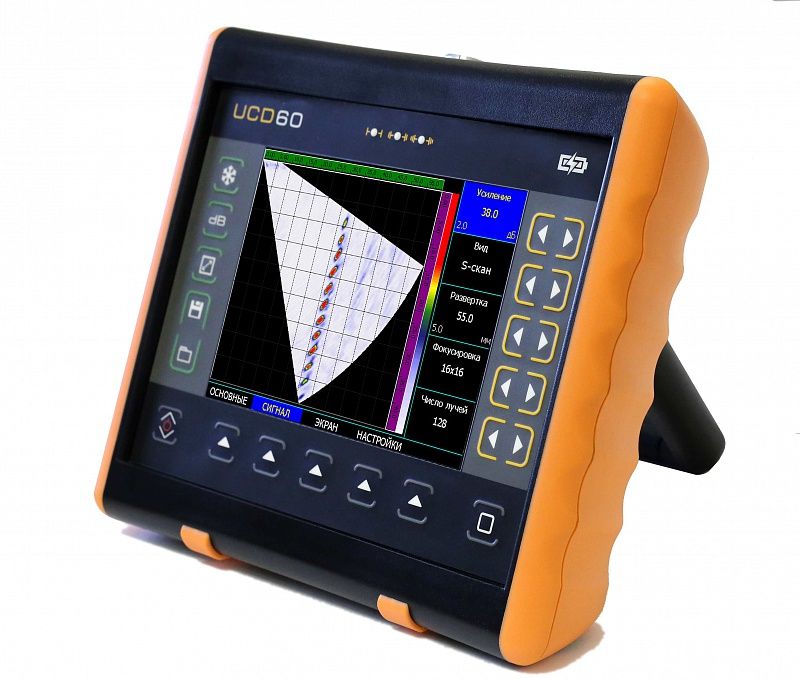

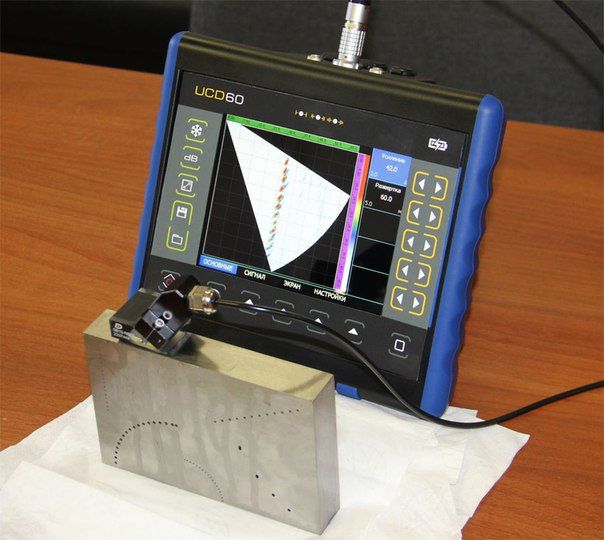

Ультразвуковой дефектоскоп на фазированных решетках УСД 60ФР использует сразу 2 технологии: использование ФАР и математическую обработку сигналов по методу SAFT. Это позволяет, при весе всего 1,4 кг, получить разрешающую способности и качество картинки, ранее доступные только на дорогих 32-х канальных ФАР.
Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Стандартный функционал был расширен входом 2-х координатного энкодера, позволяющим подключать сканеры для построения C-, B- и других сканов и TOFD развертки контролируемого участка изделия. Современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора, наличие конструктора сварного шва и режима учета реальной геометрии изделия делают данный прибор оптимальным для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.
Прибор имеет все необходимые сертификаты: Сертификат Госстандарта России RU.C.27.003.A №59426, зарегистрирован в Государственном реестре средств измерений под №34808-15 и допущен к применению в Российской Федерации.
Преимущества УСД-60ФР:
- 16-ти канальная ФАР (с обработкой сигнала по методу SAFT)
- ударопрочный пыле- и влагозащищенный корпус (IP65)
- Запись сигналов по 1- или 2х-координатному датчику оборотов
- УРЧ для выравнивания чувствительности по углам ввода
- Регулировка апертуры и углового шага сканирования
- цветной дисплей с разрешением 640*480 точек (135*100 мм), TFT матрица
- Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при контроле сварных швов и основного металла.
- Сохранение и вызов настроек из памяти прибора
- Дополнительно может комплектоваться сканером с датчиком пути для записи результатов контроля всего сварного соединения (построение координатной развертки)
- Зоны контроля: три независимых, с индивидуальной логикой определения дефекта
- Широкополосный усилитель 0,4-20 МГц
- ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
- Интерфейс: USB
- Конструктор геометрии сварного шва
- Вывод сигналов в виде А-, В- сканов и TOFD
- Запись сигналов по датчику оборотов
- Работа с АРД-диаграммами
- Подключение многоканального коммутатора (до 32-х каналов)
- Продолжительная автономная работа: до 10 часов работы от аккумулятора
- Простое и удобное обновление прошивки по USB
Технические характеристики:
| Тип используемых ФАР | любые классические 16-ти канальные ФАР |
| Регулировка рабочей апертуры | 4, 8 и 16 одновременно работающих элементов |
| Регулировка шага сканирования по углу | от 0,3 до 2 град |
| Развертка | мин.: 0 - 5 мм макс.: 0 - 600 мм с шагом 0.1, 1, 5, 10 мм |
| Режим | S-скан (секторное сканирование), L-скан (линейное сканирование) |
| Диапазон скоростей | 2300 - 10 000 м/с |
| Зондирующий импульс | радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5) |
| Частота повторений ЗИ | устанавливается автоматически в зависимости от установленных параметров |
| Усилитель | широкополосный: 0.1-20 МГц (-6 дБ) |
| Диапазон регулировки усиления | 80 дБ, с шагом 0.5, 1, 2, 6 дБ |
| Дополнительная клавиша +dB | +6 дБ |
| Временная Регулировка Чувствительности (ВРЧ) | линейное, с крутизной до 10 дБ/мкс |
| Угловая Регулировка Чувствительности (УРЧ) | коррекция по 10 точкам |
| Детектирование | А-скан, B-scan, С-скан, D-скан, S-скан, L-скан, TOFD |
| Зоны контроля | регулируемая прямоугольная зона контроля |
| Автоматическая Сигнализация Дефектов (АСД) | световая, звуковая |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала |
| Дисплей | Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм) |
| А-сигнал | 480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме |
| Память | 200 настроек с А-сигналом 1000 протоколов контроля |
| Интерфейс | USB |
| Разъемы преобразователей | 2 Х Lemo00,1 Х Lemo 16 |
| Аккумулятор | Li-ion 10.8В, 5000 mА/ч |
| Время работы | не менее 10 часов работы от встроенного аккумулятора |
| Внешнее питание | блок питания 220В AC |
| Напряжение питания | 15В / 2,5А DC |
| Диапазон рабочих температур | от -30 C до +55 C |
| Габаритные размеры (В x Ш x Д), мм | 200 x 225 x 80 |
| Масса | 1,4 кг с аккумуляторами |
Ключевые особенности:
- Подключение стандартных 16-ти элементных преобразователей с фазированной решеткой. Использование сменных призм позволяет избежать износа самого преобразователя и контролировать любые криволинейные поверхности.
- Регулировка рабочей апертуры преобразователя и шага лучей синтезируемого скана позволяет выбрать оптимальное соотношение между производительностью контроля и точностью отображаемой картинки.
- Реконструкция изображения на полный экран без потери производительности

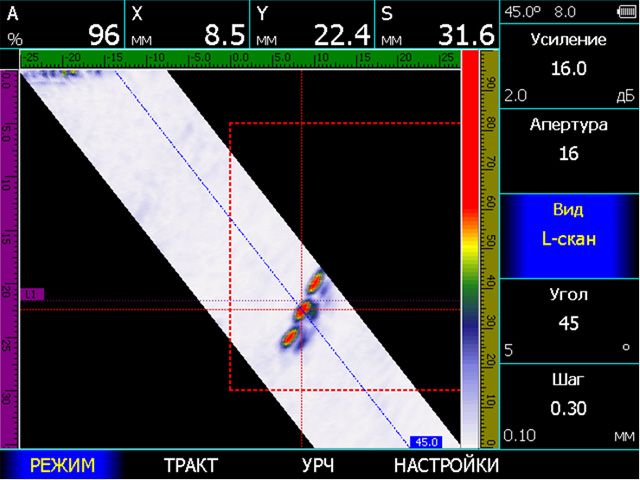

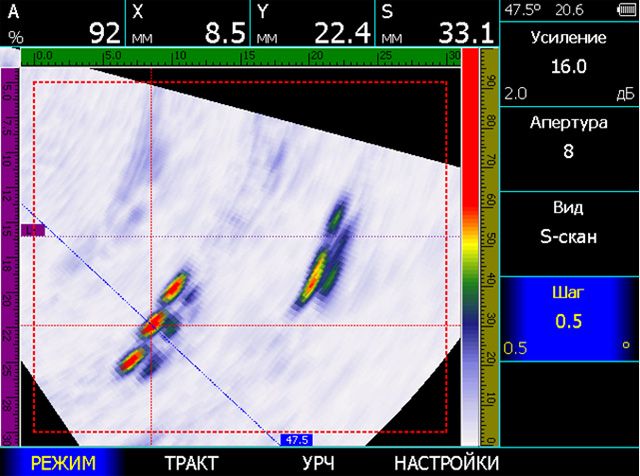

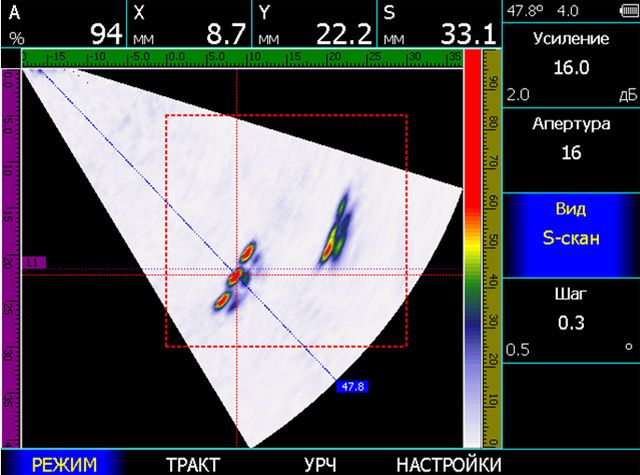

- Секторное (S-скан) и линейное (L-скан) сканирование
- Построение B-скана хода лучей с учетом толщины контролируемого материала и геометрии сварного шва

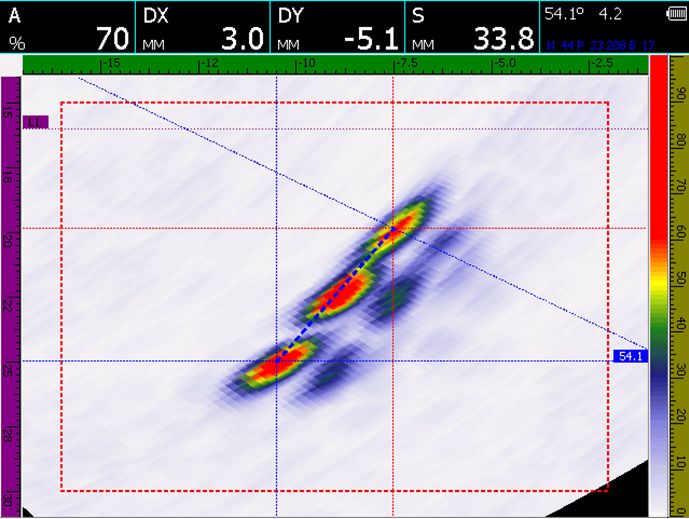

- Измерение относительных размеров с использованием маркера

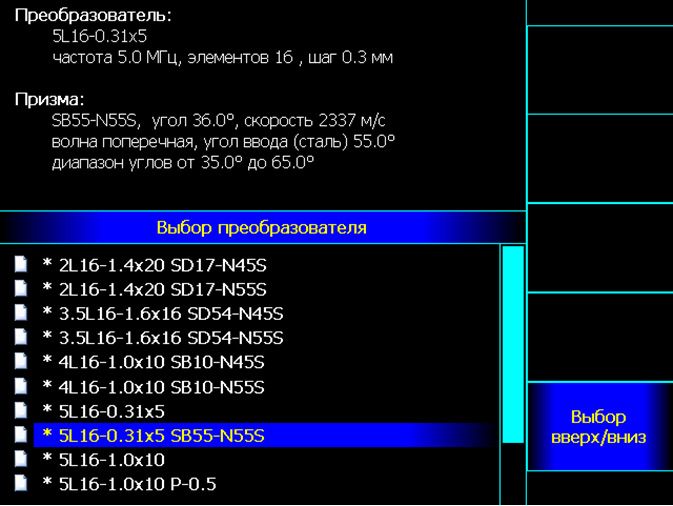

- Загрузка параметров всех ФАР преобразователей из памяти прибора

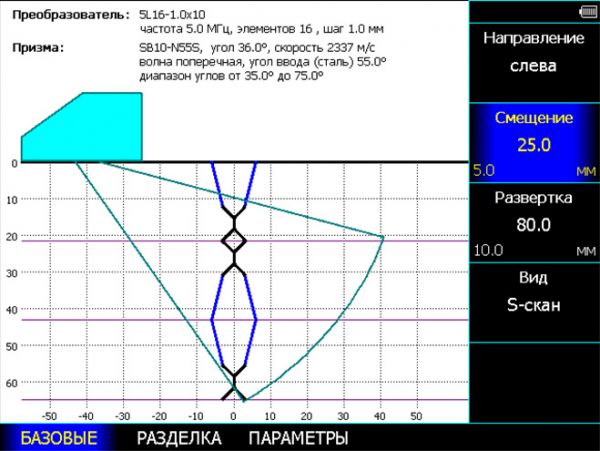

- Конструктор сварного соединения, позволяющий задать геометрию сварного шва, положение преобразователя и режим контроля
- Функция ВРЧ (временная регулировка чувствительности) для компенсации затухания колебаний в материале. Функция УРЧ (угловая регулировка чувствительности) для выравнивая амплитуды сигналов во всем диапазоне углов ввода.

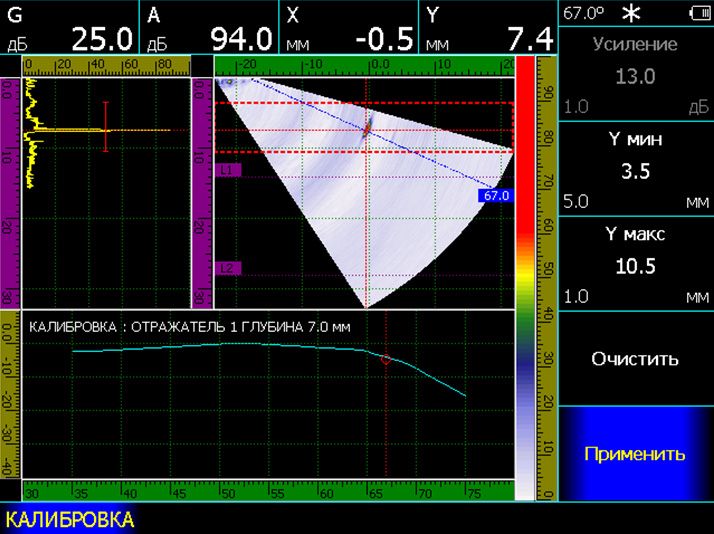

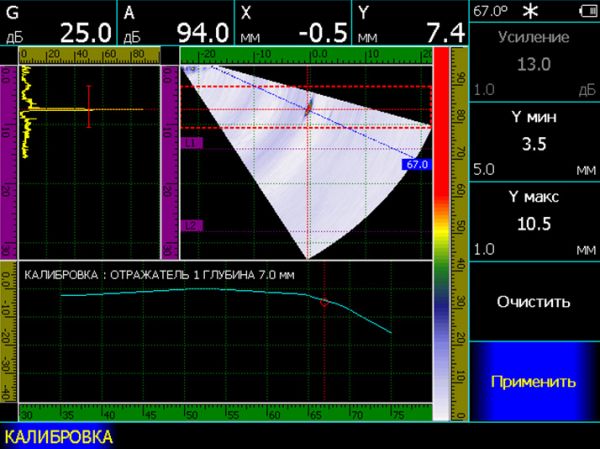

- Универсальный режим калибровки УРЧ позволяет выровнять чувствительность по 10 любым отражателям, указанным пользователем.

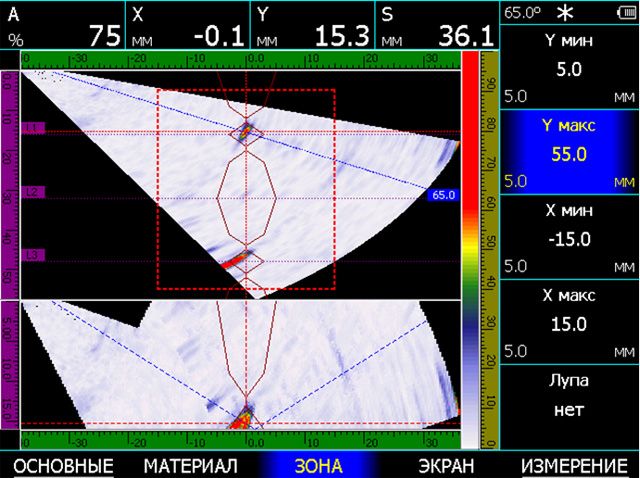

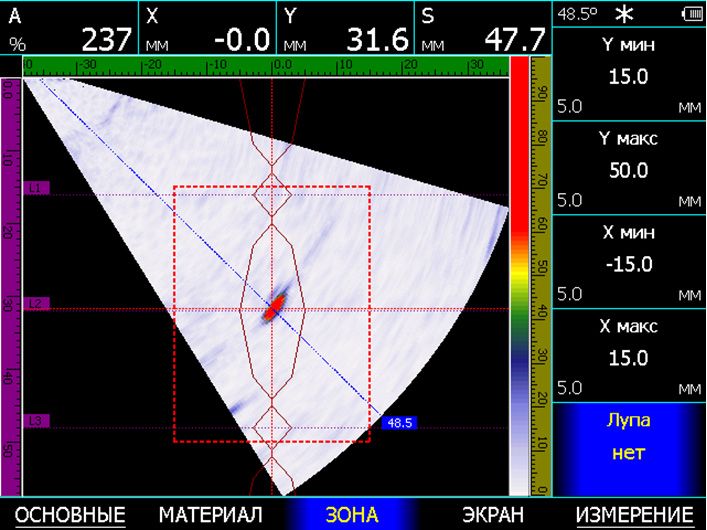

- Регулируемая зона для выделения участка скана, в котором происходит контроль сигнала. Режим "лупа" - для вывода зоны контроля на весь экран

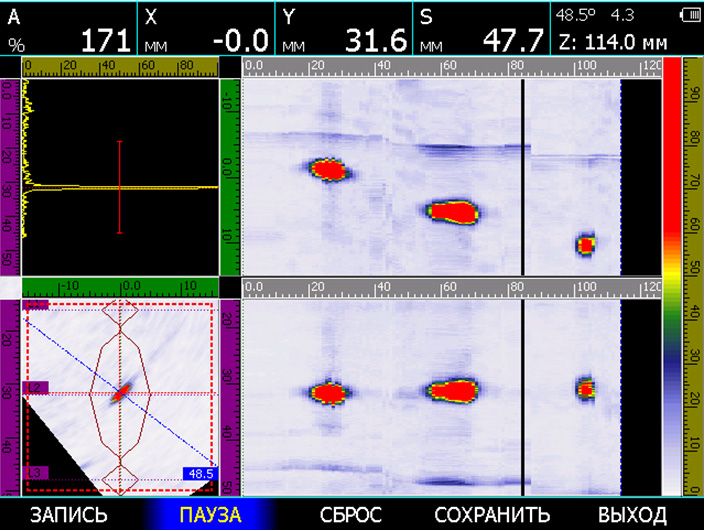

- Запись сигналов по 2х координатному энкодеру с просмотром результатов прямо в приборе или на ПК
Комплект поставки:
- УCД-60фр
- блок питания 220В
- кабели СР50-Лемо0 2 шт.
- преобразователи 4 шт.
- кабель для подключения к ПК
- ПО
- руководство по эксплуатации
- методика поверки
