А1040 MIRA ультразвуковой томограф для обследования монолитных (бетонных и железобетонных) строительных конструкций с целью поиска пустот, каналов, силовой арматуры, инородных включений, расслоений, трещин и прочих полостей, как пустых, так и заполненных жидкостью или твердым материалом, имеющими отличные от окружающего бетона физико-механические свойства.
Особенность А1040 MIRA - визуализация внутренней структуры бетона при одностороннем доступе для неразрушающего контроля конструкций из бетона, железобетона и камня.

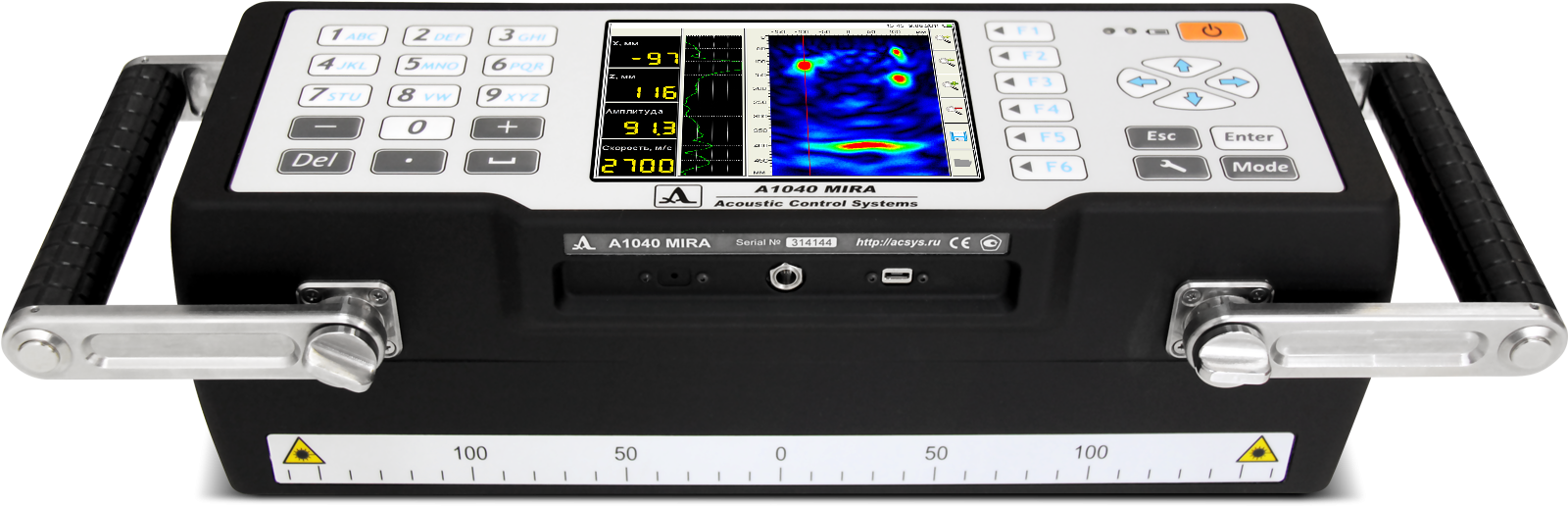

В процессе работы (на глубине до 2,5 метров) способен обнаруживать инородные включения, полости, расслоения, трещины и другие дефекты. Представляет собой полностью автономный измерительный блок для сбора и томографической обработки полученных данных. Измерительный блок содержит матричную антенную решетку из 48 (12 блоков по 4 элемента в каждом) низкочастотных широкополосных преобразователей поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками. Это обеспечивает их продолжительное использование по грубым поверхностям.
Каждый преобразователь имеет независимый пружинный подвес, что позволяет проводить контроль по неровным поверхностям. Номинальная рабочая частота решетки 50 кГц.
Позволяет быстро и эффективно обследовать обширные объекты с полным документированием результатов и возможностью их предварительного анализа. Может работать как в составе автоматизированных установок, так и применяться для ручного контроля.
Преимущества:
- Моноблочное исполнение из легкого ударопрочного пластика
- Фиксированная база измерений (150 мм)
- Встроенные преобразователи с сухим точечным контактом
- Износостойкие, нечувствительные к состоянию поверхности, наконечники преобразователей, что не требует специальной подготовки поверхности для проведения измерений
- Специализированный режим «ФРОНТ» для оценки прочности бетонных столбов и опор
- Встроенная система автоматической регулировки усиления (АРУ)
- Звуковая индикация приема ультра- звуковых сигналов
- Энергонезависимая память на 4 000 измерений с возможностью сортировки результатов по группам
- Инфракрасный USB порт для передачи сохраненных данных на внешний компьютер
- Программное обеспечение для документирования и архивирования сохраненных результатов измерений.
Решаемые задачи:
- Контроль конструкций из бетона (толщиной до 2 500 мм) и железобетона (толщиной до 800 мм) с целью определения целостности материала в конструкции
- Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня
- Контроль конструкций из мрамора и гранита толщиной до 2 000 мм.
- Поиск пластмассовых и металлических труб диаметром от 10 мм в железобетоне
- Исследование внутренней структуры угольных электродов диаметром от 900 мм
- Оценка состояния каналов с преднапряженной арматурой в железобетонных мостах
- Контроль фундаментов, колонн, перекрытий в монолитных конструкциях с целью выявления непроливов
- Поиск пустот за тюбингами в метрополитенах и железнодорожных туннелях
- Контроль огнеупорных блоков стеклодувной печи
- Определения толщины защитного слоя и глубины залегания арматуры
- Измерение толщины объекта контроля при одностороннем доступе
- Подробное документирование полученных результатов
Описание системы

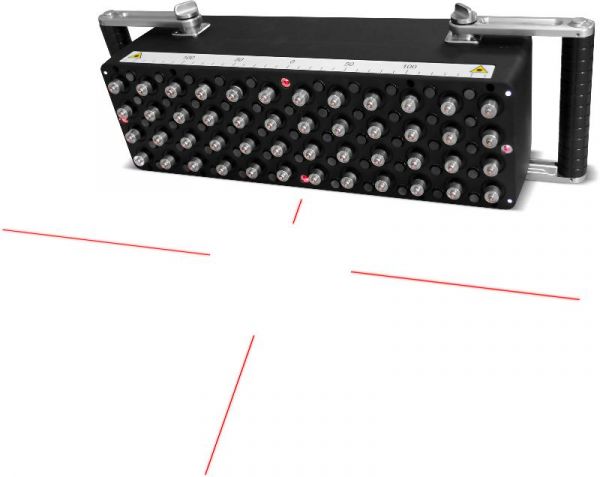

| Представляет собой полностью автономный измерительный блок, которым проводят сбор и томографическую обработку полученных данных. Измерительный блок содержит матричную антенную решетку из 48 (12 блоков по 4 элемента в каждом) низкочастотных широкополосных преобразователей поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками. Это обеспечивает их продолжительное использование по грубым поверхностям, без применения контактной жидкости. Каждый преобразователь имеет независимый пружинный подвес, что позволяет проводить контроль по неровным поверхностям. Номинальная рабочая частота решетки 50 кГц. В интерфейс введена возможность использования лазерных лучей, которые проецируются на поверхность объекта контроля, позволяя оператору корректно соблюдать шаг перестановки антенного устройства в процессе полной технической диагностики исследуемого объекта. |
|
Малогабаритный легкий корпус и переставляемая ручка обеспечивают комфортное применение на горизонтальных, вертикальных и потолочных поверхностях объекта контроля. |
|

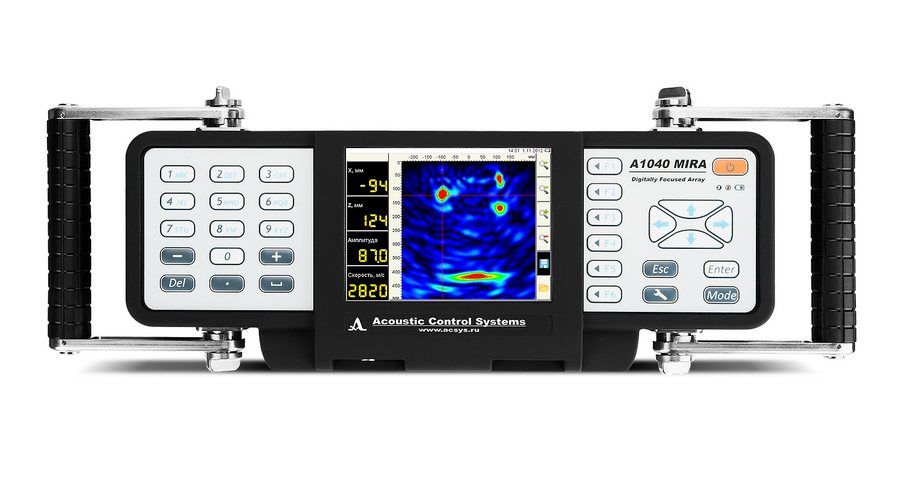

Большой и яркий TFT дисплей и клавиатура позволяют легко настраиваться на объект контроля, выбирать необходимые режимы работы и проводить контроль, наблюдая получаемые результаты, с возможностью их предварительного анализа. |
|
Имеет встроенный компьютер, позволяющий обрабатывать данные непосредственно в процессе работы, представлять их на экране и сохранять в памяти. |
Обработка и представление данных на экране:
Процесс сбора данных
| Используется метод синтезированной фокусируемой апертуры с комбинационным зондированием (САФТ-К), при котором происходит фокусировка ультразвука в каждую точку полупространства. Массив данных формируется путем сбора информации со всех измерительных пар антенного устройства томографа. Принимаемые антенной решеткой сигналы обрабатываются на встроенном компьютере непосредственно в процессе работы. Затем полученные данные представляются на экране и сохраняются в встроенной флеш-памяти. В результате получается наглядный образ сечения объекта контроля (В-тип), где разными цветами (в зависимости от выбранной цветовой схемы) закодирована отражающая способность каждой точки визуализируемого объема. Время сбора данных и вывода на экран образа сечения в одной позиции решетки – 3 сек.
|
Режимы работы
Два основных режима работы, а также функция настройки конфигурации параметров под каждый конкретный объект с возможностью последующего оперативного выбора:
| Режим «ОБЗОР» Режим предназначен для оперативного просмотра внутренней структуры конструкции в произвольных местах. На экране отображается В-томограмма на глубину до 2 метров. Дополнительно в данном режиме возможно: - Автоматическое определение скорости распространения ультразвуковой волны. - Измерение координат и уровней образов в томограмме. - Измерение толщины конструкции. - Просмотр А-Сканов.
|
| Режим «КАРТА»
Режим предназначен для формирования массива данных в форме набора В-томограмм объекта контроля (перпендикулярных поверхности) при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного 3-х мерного массива данных можно выводить на экран любое изображение В-типа. Проводится по схеме пошагового сканирования объекта контроля с объединением данных и реконструкцией объема под всей отсканированной площадью. |
|
Функция «НАСТРОЙКА» Используется для выбора и установки параметров и рабочей конфигурации.Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом работы. |
Программное обеспечение
Поставляется в комплекте со специализированным программным обеспечением для расширенной обработки собранных данных на внешнем компьютере.
|
Программа обеспечивает считывание данных и представления их как в виде томограмм, так и в 3-х мерном объемном виде, что облегчает понимание конфигурации внутренней структуры бетонного объекта контроля. |
Технические характеристики
|
Параметр |
Значение |
|
Габаритные размеры, мм |
380×130×140 |
|
Вес (с аккумулятором), кг |
4.2 |
|
Тип дисплея |
цветной TFT LCD |
|
Количество точек экрана |
640×480 |
|
Диагональ экрана |
14.4 мм, (5.7”) |
|
Число каналов |
12 |
|
Число преобразователей |
48 |
|
Номинальная частота преобразователя, кГц |
50 |
|
Ширина полосы пропускания по уровню -6 дБ в режиме излучение-прием, кГц |
25-80 |
|
Рабочий тип ультразвуковых волн |
поперечные |
|
Источник питания |
литиевый аккумулятор |
|
Время непрерывной работы от аккумулятора,часов |
5 |
|
Рабочий диапазон напряжения, В |
9.3 – 12.6 |
|
Рабочий диапазон тока, А |
0.5 – 0.7 |
|
Диапазон рабочих температур,°C |
-10 … +50 |
|
Приемник |
|
|
Рабочий диапазон частот, кГц |
15 – 180 |
|
Эксплуатационные качества |
|
|
Гарантированные минимальные и максимальные измеряемые толщины в бетоне, мм |
50 – 600 |
|
Максимальная глубина обзора в бетоне, в природном камне, мм |
2500 |
|
Максимальная глубина обзора в железобетоне, мм |
800 |
|
Минимальный размер обнаруживаемого отражателя |
сфера диаметром 30 мм на глубине 400 мм в бетоне М400 |
|
Диапазон устанавливаемых скоростей ультразвука, м/с |
1000 – 4000 |
|
Тип разъема |
Micro-USB |
Комплект поставки
- блок томографа
- ноутбук
- Сетевой адаптер с кабелем 220В-15В
- Компакт-диск с документацией и ПО
- Кабель USB A-Micro B
- Жесткий кейс М40
