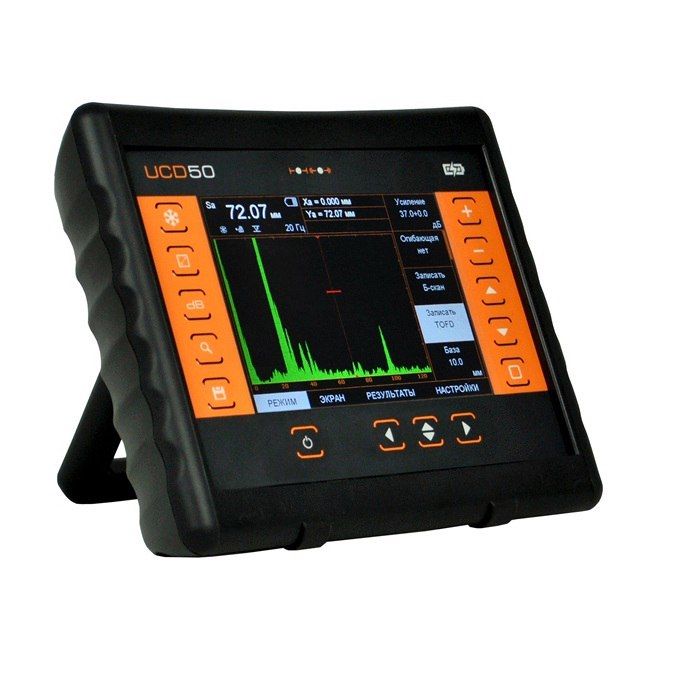

УСД-50 IPS компактный УЗ дефектоскоп (вес всего 1,5 кг с аккумуляторами) с широким набором функций: автоматическая калибровка преобразователей, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей. Позволяет измерять толщину изделий с большой точностью и обладает всеми необходимыми функциями по документированию результатов УЗ контроля.
Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

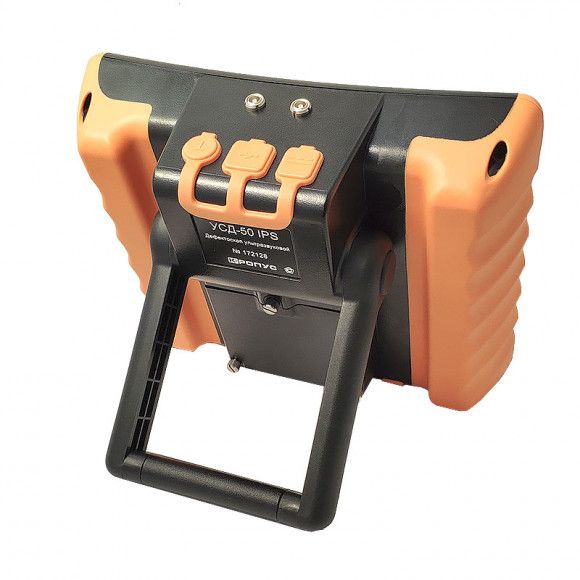

Прибор в специальном ударопрочном корпусе с классом защиты IP65 - представляет собой синтез современной электронной архитектуры и новейших программных подходов к обработке сигнала. Помимо традиционных функций, имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка. Прибор изготовлен в России и адаптирован к суровым условиям эксплуатации (-30C° - +55 C°). Надежность подтверждается 3х-летней гарантией производителя.
Прибор имеет все необходимые сертификаты: Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.
Особенности:
- Одновременное отображении амплитуды сигнала, координат дефекта и номера луча
- Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле.

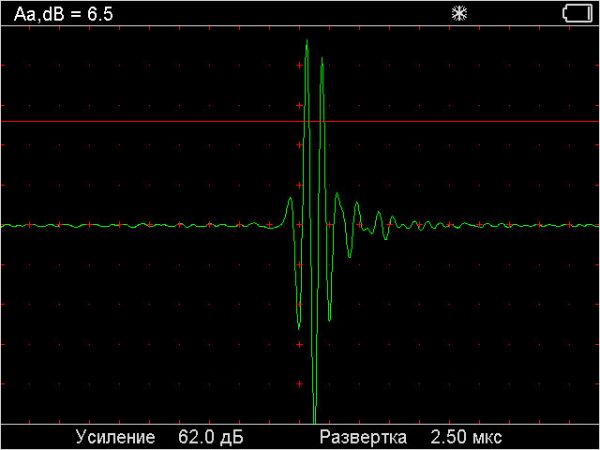

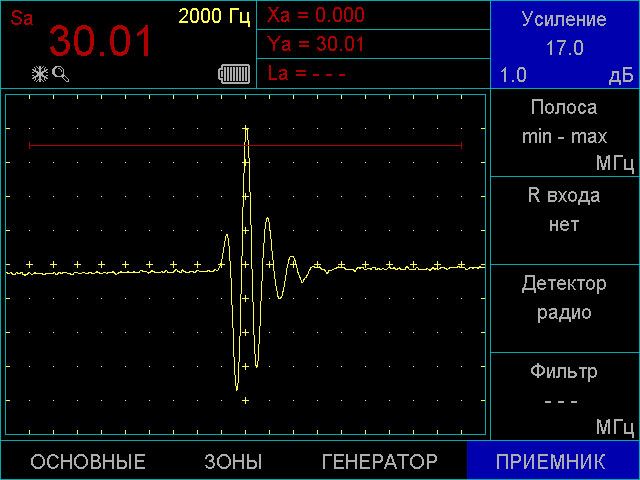

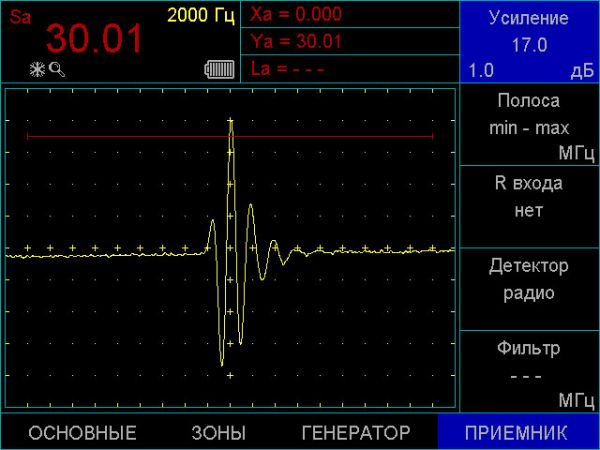

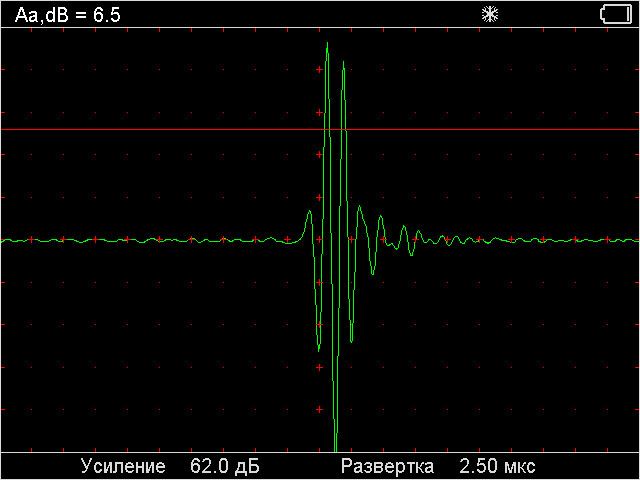

- Отображения сигналов в недектированном виде

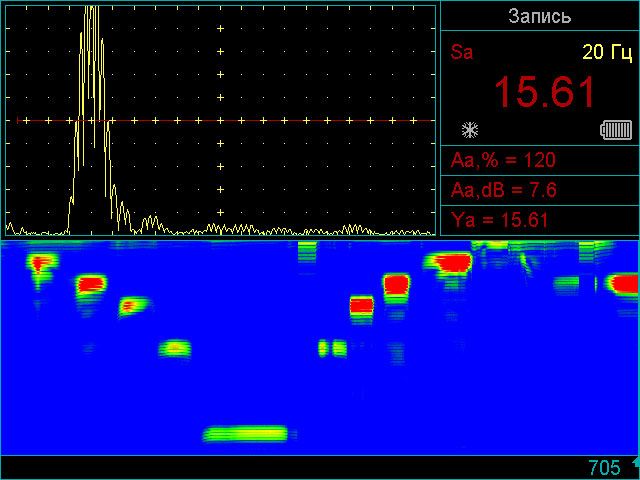

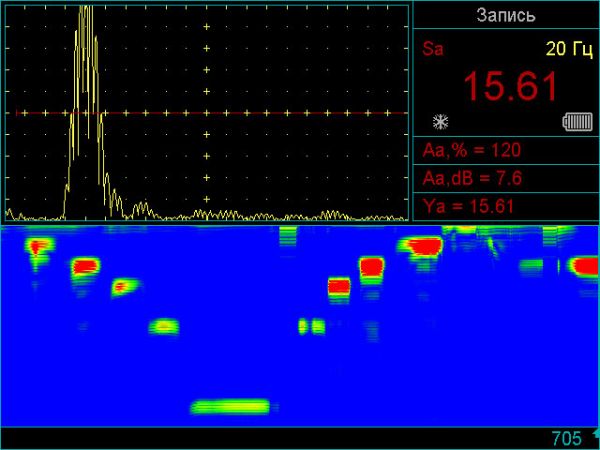

- B-скан для более удобной визуализации процесса контроля

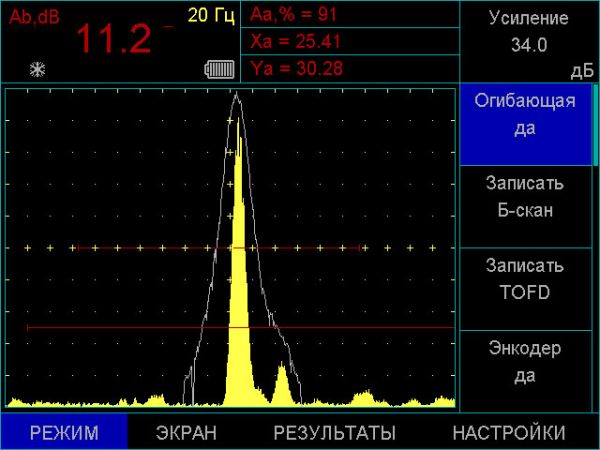

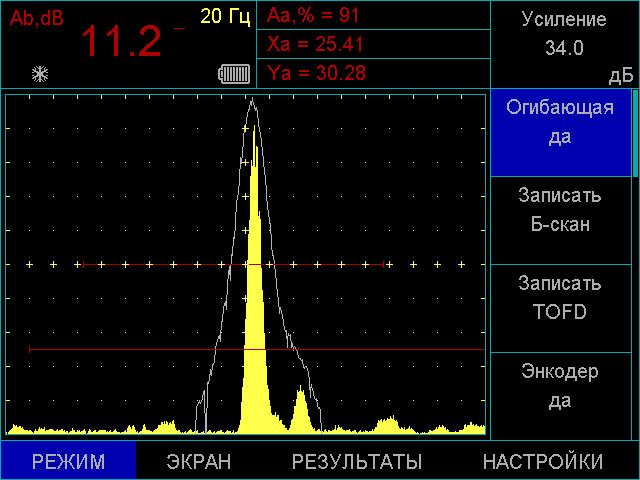

- Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при контроле сварных швов и основного металла.

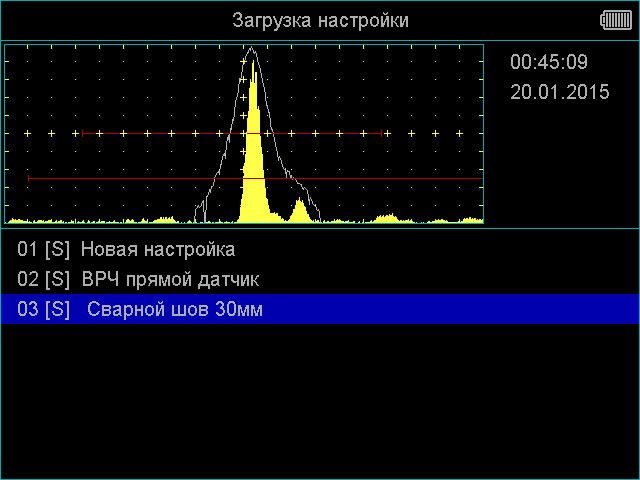

- Сохранение и вызов настроек из памяти прибора

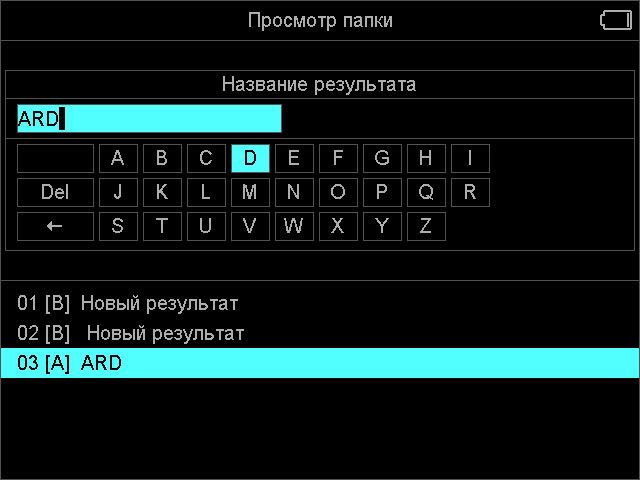

- Сохранение и просмотр результатов контроля на экране дефектоскопа
- Полноэкранный режим работы - 640х480 точек

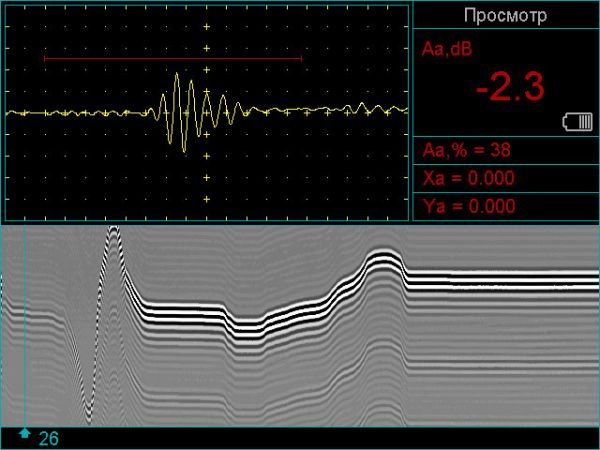

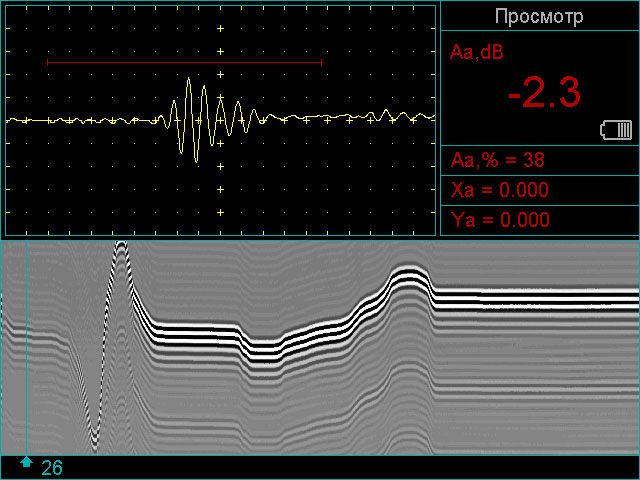

- TOFD режим
- Поддержка АРД-диаграмм

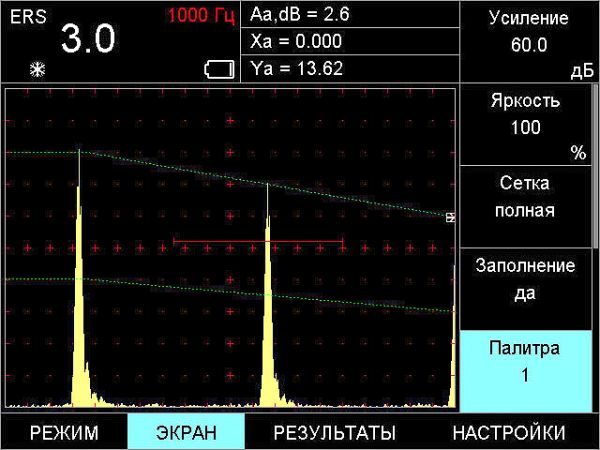

- Функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете
Преимущества:
- Запись сигналов по датчику оборотов
- ВРЧ с диапазоном до 90 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам и АРК
- Работа с АРД-диаграммами
- Частота повторения ЗИ:до 2000Гц
- Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
- Вывод сигналов в виде А-, В- сканов и TOFD
- Интерфейс: USB
- Питание: Li-ion аккумулятор или внешний блок питания
- до 10 часов работы от аккумулятора
Технические характеристики:
| Развертка | мин.: 0 - 2 мкс макс.: 0 - 1530 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс |
| Задержка | от -5 мкс до 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс |
| Максимальная длина контролируемого материала (сталь) | до 4500 мм (эхо-режим), 9000 мм (теневой режим) |
| Диапазон скоростей | 1000 - 10 000 м/с с шагом 1, 10 и 100 м/с |
| Задержка в призме | 0 - 100 мкс с шагом 0.01, 0.1, 1 мкс |
| Демпфирование | 25 Ом / 50 Ом/ 1000 Ом |
| Входной импенданс | 50 Ом / 600 Ом |
| Зондирующий импульс | радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и изменяемой частотой радиоимпульса |
| Демпфер зондирующего импульса | регулируемый 0- 500нс с с задержкой демпфирования от 0 до 500нс |
| Частота повторений ЗИ | от 20 до 2000 Гц с шагом 10, 100 и 1000 Гц |
| Усилитель | широкополосный: 0.1-20 МГц (-6 дБ) |
| Диапазон регулировки усиления | 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ |
| Дополнительная клавиша +dB | программируемая |

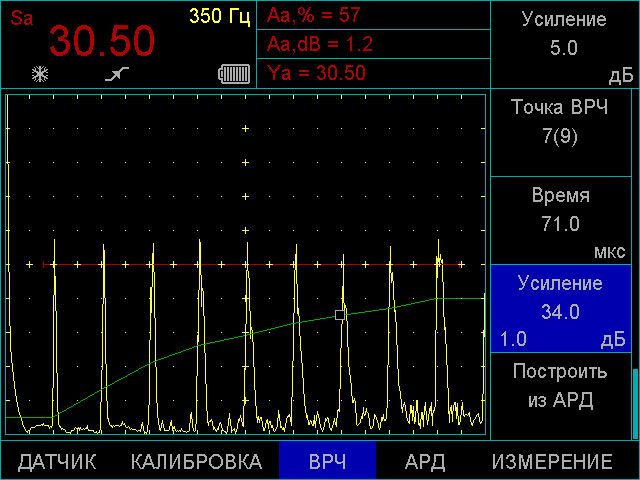

| Временная Регулировка Чувствительности (ВРЧ) | диапазон до 90 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей |

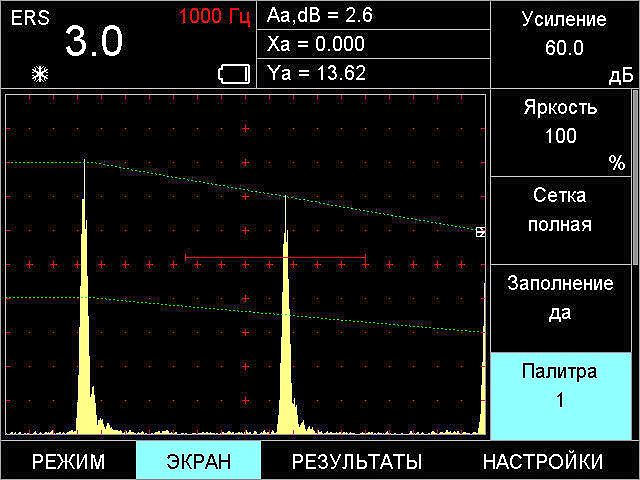

| Кривая Амплитуда-Расстояние (АРК) | построение по 32 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой |
| Функция АРД | построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD |
| Отсечка | компенсированная, 0 - 90% высоты экрана |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
| Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0" |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК) |
| Дисплей | Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете |
| А-сигнал | 480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме |
| Память | 200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| Интерфейс | USB |
| Разъемы преобразователей | 2 Lemo00 |
| Аккумулятор | Li-ion 10.8В, 5000 mА/ч |
| Время работы | не менее 10 часов работы от встроенного аккумулятора |
| Внешнее питание | блок питания 220В AC |
| Напряжение питания | 15В / 2,5А DC |
| Диапазон рабочих температур | от -30 C до +55 C |
| Размер (В x Ш x Д) | 200 мм x 225 мм x 80 мм |
| Масса | 1,5 кг с аккумуляторами |
