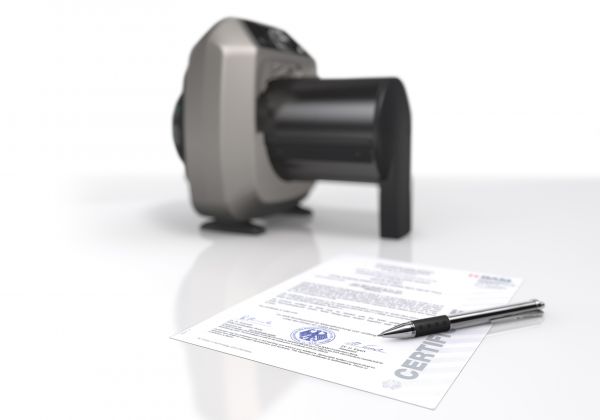

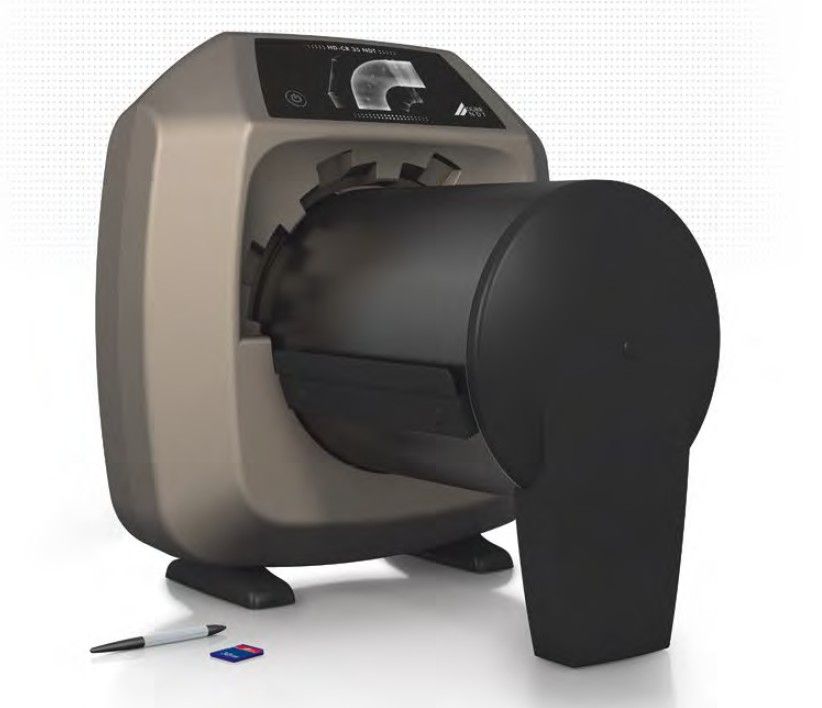

Сканер DUERR HD-CR 35 NDT

Сканер HD-CR 35 NDT позволяет получить изображения со значением базового пространственного разрешения 40 мкм. Оно достигнуто благодаря применению считывающего лазера с наименьшим значением размера лазерного пятна 12,5 мкм и высокоточной юстировке механизма протяжки ЗП. Это лучшее значение для систем компьютерной радиографии представленных на рынке. С другой стороны, эти сканеры позволяют плавно регулировать разрешение сканирования в диапазоне 12,5 – 200 мкм. Поэтому для задач радиографического НК не требующих высокого разрешения посредством ПО можно настроить меньшее разрешение при этом время считывания запоминающей пластины сократится.

Самый компактный сканер

Растущая мобильность современного общества оказывает влияние в том числе и на проектирование и производство систем Компьютерной Радиографии. Удовлетворяя запросы профессионалов радиографического НК, компания DUERR  NDT разработала самый компактный сканер запоминающих пластин – HD-CR 35 NDT. Помимо самых малых на рынке габаритных размеров и веса, он является самым энергосберегающим сканером. Что немаловажно для системы КР, предназначенной для работы в полевых условиях от аккумулятора.

Сканер HD-CR 35 NDT может быть укомплектован компактным (860 гр) литий-ионным аккумулятором для полностью автономной работы сканера, а также кейсом для безопасной и удобной транспортировки, в котором предусмотрено место для установки аккумулятора.

Настраиваемые параметры считывания запоминающих пластин

Во всех моделях сканеров DUERR NDT существует возможность настройки 4-х параметров считывания запоминающих пластин: разрешение сканирования, мощность лазера, напряжение фотоэлектронного умножителя, скорость вращения лазера.

Параметр «разрешение сканирования» или размер пиксела связан с разрешающей способностью получаемого радиографического изображения. Чем выше разрешение (меньше размер пиксела), тем выше Базовое Пространственное Разрешение. Для задач контроля, требующих максимального БПР, необходимо выбирать максимальное разрешение сканирования. С другой стороны, для задач, не требующих большого БПР, необходимо выбирать минимальное разрешение сканирования (80 – 100 мкм). В этом случае скорость считывания пластины и производительность контроля будет больше.

Настройка напряжения ФЭУ управляет его усилением. Высокое значение напряжения повышает усиление ФЭУ и позволяет получить снимки при коротких экспозициях. Следует помнить, что соотношение сигнал/шум снимков в этом случае будет невысоким и будет соответствовать низшим классам КР систем. Малые значения напряжения и малое усиление следует применять при более продолжительных экспозициях. В этом случае соотношение С/Ш полученных снимков будет высоким и будет соответствовать требованиям для наивысших классов КР систем.

Для удобства пользователей в ПО, поставляемом в составе комплекса КР DUERR,  предлагаются несколько наборов настроек, оптимизированных для типовых задач радиографического НК.

Типы и размеры считываемых пластин

Сканер HD-CR 35 NDT может считывать запоминающие пластины обоих типов: IP и HD-IP Plus. Максимальная ширина считываемых пластин 35 см, максимальная длина фактически не ограничена. Направляющие на сканере позволяют считывать две пластины одновременно, в этом случае программное обеспечение сохранит изображение с каждой пластины в отдельном файле. Пластины малых размеров (вплоть до 2х2 см) могут быть считаны сканером без применения специального адаптера.

Технические характеристики сканера HD-CR 35 NDT
