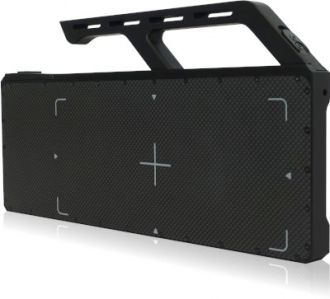

Плоскопанельный рентгеновский детектор Duerr DRC 1024 NDT
Логистические партнеры:
- Деловые Линии (http://www.dellin.ru/)
- Пони-Экспресс (https://www.ponyexpress.ru/)
- КурьерСервисЭкспресс (http://www.cse.ru/)
Уточнить стоимость и прочие условия доставки, а также получить любую другую дополнительную информацию можно напрямую у наших специалистов, связавшись с ними по номерам телефонов, указанным в разделе Контакты.
Для юридических лиц:
Последовательность действий:
- Вы оформляете заявку на поставку продукции и указываете в ней полные реквизиты своей фирмы
- Мы обрабатываем запрос и отправляем вам факсимильное сообщение или электронное письмо со счетом к оплате
- Вы проводите оплату и по факту ее поступления мы связываемся с вами для согласования деталей доставки/отгрузки
- Вы получаете товар при условии наличия печати фирмы или доверенности на приемку товара от уполномоченного лица вашей компании
- Мы выдаем вам товарно-транспортные накладные, оригинал счета к оплате и фактуры. При необходимости в индивидуальном порядке оговариваются возможности услуг нашего экспедитора.
Для физических лиц:
- Наличными – только при получении заказа на пункте самовывоза. Пункты выдачи товаров работают с 09:00 до 18:00 по МСК. Расчеты осуществляются в рублях.
- Безналичный расчет банковским переводом – сразу после обработки оформленного вами заказа с вами связывается менеджер нашей компании для его подтверждения и согласования деталей. Мы выставляем счет к оплате, рассчитаться по которому можно в любом банке России в течение трех банковских дней. Обязательно сохраните квитанции об оплате. Срок поступления денежных средств составляет до трех банковских дней. Как только на наш расчетный счет поступают средства, наш менеджер связывается с вами и согласовывает дату доставки или отгрузки с пункта самовывоза или курьерской службой. В редких случаях банковский перевод может задержаться, поэтому, если в течение трех дней с момента проведения оплаты мы не связались с вами, позвоните нам по одному из указанных в верхней части страницы номеров телефонов.
За любой необходимой вам дополнительной информацией или в случае возникновения сложностей с оформлением заказа, проведением платежа, обращайтесь к нам одним из способов, предложенных на странице «Контакты».
Промышленный плоскопанельный цифровой детектор DUERR NDT DRC 1024 NDT рентгеновского излучения предназначен для получения цифрового рентгеновского изображения для использования в составе промышленных рентгеновских систем неразрушающего контроля (для приема рентгеновского излучения, прошедшего через тестируемый объект, преобразования рентгеновского излучения в цифровое видеоизображение, воспроизводимое на дисплее персонального компьютера).
Позволяет контролировать качество сварных соединений и литых деталей, радиационной толщиной от 1 до 100 мм по стали. В качестве источника могут применяться рентгеновские аппараты постоянного потенциала, импульсные аппараты и гамма-источники.
Плоскопанельный детектор служит для приема, преобразования, усиления, улучшения и воспроизведения рентгеновских изображений, полученных при просвечивании промышленных изделий.
Конструктивно детектор состоит из матрицы датчиков‐ сцинтилляторов на основе оксид-сульфид гадолиния (GOS), преобразующих рентгеновское излучение в световой оптический сигнал, фотодиодной матрицы на основе аморфного кремния, преобразующей оптический сигнал в электрический, и электронной схемы управления и обработки сигнала. В комплект поставки входят плоскопанельный детектор, ноутбук или планшет, набор соединительных кабелей, усилитель сигнала (опционально) компакт диск с программным обеспечением и драйверами. Принцип действия детектора заключается в следующем: под воздействием рентгеновского излучения, прошедшего от источника (рентгеновской трубки) через структуру тестируемого объекта, начинает светиться оксид-сульфид гадолиния (GOS) сцинтиллятора. Световой поток попадает на аморфную кремниевую фотодиодную матрицу, где происходит преобразование света в электрический ток. В дальнейшем ток поступает на тонкопленочные транзисторы, где пропорционально усиливается. Полученный сигнал конвертируется в цифровой, после чего переводится в видеоизображение, несущее информацию о внутренней структуре просвеченного объекта, которое выводится на монитор компьютера в режиме реального времени.
Duerr DRC 1024 NDT обеспечивает:
- Чувствительность радиографического контроля по 1 классу в соответствии с ГОСТ 7512-82;
- Сокращение затрат на расходные материалы (рентгеновскую пленку и химические реагенты, для ее обработки) и вспомогательное оборудование (проявочные машины и аксессуары для просушки и хранения пленки);
- Уменьшение времени проведения контроля, повышение оперативности и объективности контроля;
- Частичную автоматизацию контроля, уменьшение ручного труда и простой монтаж оборудования;
- Архивирование результата контроля в цифровом виде;
- Возможность просмотра и расшифровки изображений контролируемых объектов.
Особенности Duerr DRC 1024 NDT:
- Детектор имеет прямоугольную рабочую зону размером 97×233 мм;
- Прочный и легкий алюминиевый корпус позволяет детектору выдерживать падение с высоты 1 метр;
- Ручка для безопасной и удобной транспортировки является быстросъемной, что позволяет установить детектор в труднодоступные места, например, внутри трубы;
- Конструкция аккумулятора позволяет произвести быструю и легкую замену.
- Светодиодная индикация показывает состояние типа подключения, батареи и режима работы детектора.
- Поддерживает беспроводную передачу данных;
- В качестве источника могут применяться рентгеновские аппараты постоянного потенциала, импульсные аппараты и гамма-источники
Технические характеристики Duerr DRC 1024 NDT
| Характеристика | Значение |
| Сенсор | |
| Сцинтиллятор | GOS |
| Размер пикселя, мкм | 76 |
| Размер матрицы изображения, пикселей | 1280 x 3072 |
| Размер зоны контроля, мм | 97×233 |
| Разрядность | 16 бит |
| Время передачи, с (проводной/беспроводной) | 1,9 / 2,6 |
| Сетевой интерфейс | Gigabit Ethernet, WLAN: 2,4 ГГц / 5 ГГц |
| Электропитание | |
| Источник питания |
Литий-ионный (11,25 В, 33,2 Втч) |
| Максимальная энергия, кВт | 350 |
| Размеры (В x Ш x Г), мм | 132 x 335 x 30 (без ручки) |
| Вес, кг | 2,2 |
| Условия эксплуатации | |
| Защита от влаги и пыли | IP67 |
| Рабочая температура | От 0 ℃ до 45 ℃ (от -20 ℃ до 45 ℃ при работе от внешней батареи) |
| Влажность | от 30 до 85% относительной влажности (без образования конденсата) |
Комплектация Duerr DRC 1024 NDT
- Плоскопанельный детектор;
- Адаптер питания;
- Ethernet кабель адаптера питания;
- Система архивирования и улучшения изображения X-Vizor, включая аппаратные средства (компьютер, монитор) и программное обеспечение;
- 2 батареи с зарядным устройством;
- Усилитель Wi-Fi сигнала;
- Транспортировочный кейс;
- Защитный чехол
