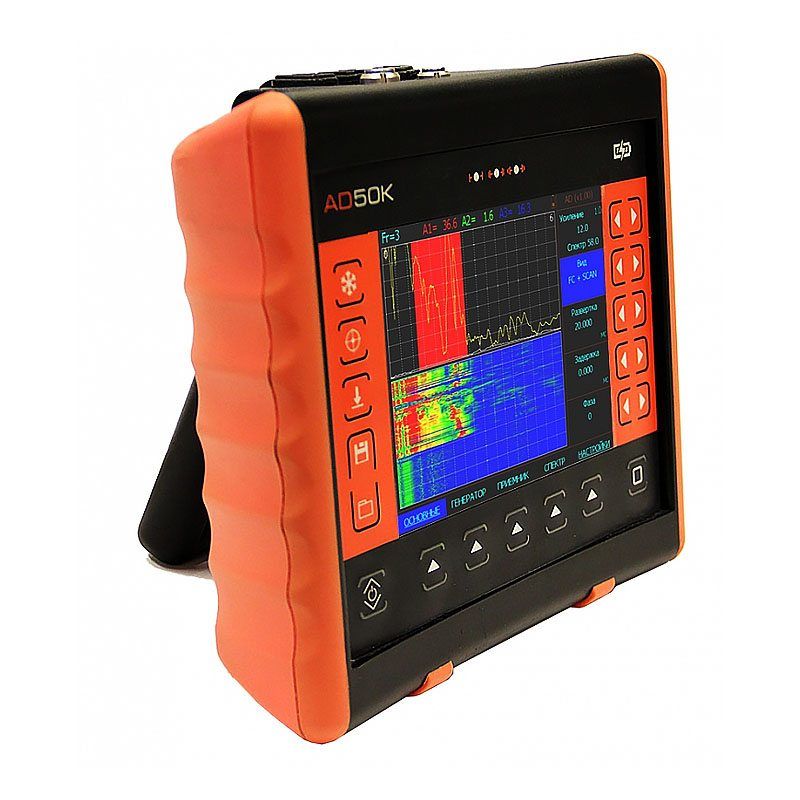

Дефектоскоп АД-50К - это совершенное средства контроля всей гаммы современных композитных материалов с возможностью комбинирования различных методов контроля. Схема дефектоскопа имеет четыре генератора и позволяет работать как в импульсном, так и непрерывном режиме возбуждения преобразователя. Дефектоскоп АД-50К сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
Дефектоскоп композитных материалов АД-50К реализует импедансный, вихретоковый и метод свободных колебаний.
Такая универсальность позволяет решать ему все многообразие задач по контролю:
- поиск расслоений в композитных материалах, находящихся на различной глубине
- оценка глубины залегания расслоений
- поиск непроклея сотовых конструкций
- поиск объемных дефектов и трещин в углепластиках и прочих электропроводящих материалах;
- оценка электропроводности углепластиков
- измерение толщины покрытий на углепластиках
Память прибора позволяет сохранять сигнал, его спектральную характеристику, параметры настройки и результаты измерения.
Акустический дефектоскоп АД-50К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) и вихретоковых преобразователей.
Особенности дефектоскопа:
- Одновременное отображении реального сигнала с преобразователя и его спектра с раздельным регулирование усиления во временной и спектральной области
- Цветовая развертка типа "водопад", позволяющая выделять цветом амплитуды сигналов, аналогично классическому С-скану для УЗК. Высокая информативность развертки позволяет суммировать данные о сигнале и находить дефекты там, где другие приборы не дают результата
- Три независимые зоны в частотной области, позволяющие реализовывать любые методики работы
- Дифференциальный режим, позволяющий записать сигнал с годного участка образца для удаления структурных шумов и сравнивать текущий сигнал с ним
- Непрерывный режим возбуждения с отображением сигнала в комплексной плоскости
- Комбинирование различных режимов отображения информации
Основные отличия акустического / импедансного дефектоскопа
- Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
- Возможность подключения любых импедансных, вихретоковых и ударных преобразователей
- Отдельная регулировка усиления во временной и частотной областях
- Различные виды разверток экрана
- Оконные функции Блэкмана, Хеннинга, Хэмминга
- Регулировка положения строба во временной области и три независимых зоны контроля в частотной области
- Сохранение 100 настроек и 1000 результатов контроля
- Интерфейс Ethernet для связи с ПК
- Питание: Li-ion аккумулятор или внешний блок питания
- 8 часов работы от аккумулятора
Технические характеристики
| Параметр | Значение |
| Импульс возбуждения | комбинированный — радиоимпульс + прямоугольный импульс. Частота и длительность импульсов регулируется |
| Максимальная амплитуда возбуждения на каждом из противофазных выходов генератора | 20±1В |
| Диапазон рабочих частот | от 50 Гц до 2 МГц |
| Предел допускаемой относительной погрешности установки частоты возбуждения преобразователя |
0.1 % |
| Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот | от 1 до 40 кГц |
| Общий диапазон регулировки усиления сигнала на входе | 110 дБ |
| Раздельная регулировка усиления сигнала, дБ | Предварительный усилитель: 0 - 70 Цифровое усиление : 0 - 40 Усиление в спектральной области: 0 - 100 |
| Шаг регулировки усиления, дБ | 0.1 - 1 - 2 - и 10 |
| Тип приемника | линейный, квадратурный, согласованный |
| Оконные функции | прямоугольная, Хэмминга, Хеннинга, Блэкмана |
| Дифференциальный режим | есть |
| Автоматическая балансировка преобразователя | есть |
| Типы используемых преобразователей | импедансный раздельно-совмещенный импедансный совмещенный ударный с микрофонным приемником ударный с пьезоэлектрическим приемником вихретоковый |
| Реализуемые методы контроля | импедансный свободных колебаний вихретоковый |
| Отображение сигнала | радиосигнал во временной области, спектр, комплексная плоскость, С-скан "водопад" |
| Зоны контроля | три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области |
| Автоматическая Сигнализация Дефектов (АСД) | световаяи звуковая, индивидуальная логика определения дефекта в зоне |
| Дисплей | Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет |
| Память | 100 настроек 1000 протоколов контроля |
| Интерфейс | USB |
| Разъем подключения преобразователей | LEMO FGG.1B 6 pin + 10 pin |
| Аккумулятор дефектоскопа | Тип UCD-52. Li-ion 10.8 В, 5000 mА/ч |
| Время работы дефектоскопа | 6-8 часов от аккумуляторов |
| Внешнее питание дефектоскопа | блок питания от сети 220 В, 50Гц AC 15В / 2,5А DC |
| Диапазон рабочих температур | от -30 C до +55 C |
| Размер (В x Ш x Д) | 200 мм x 225 мм x 80 мм |
| Масса | 1,5 кг с аккумуляторами |
