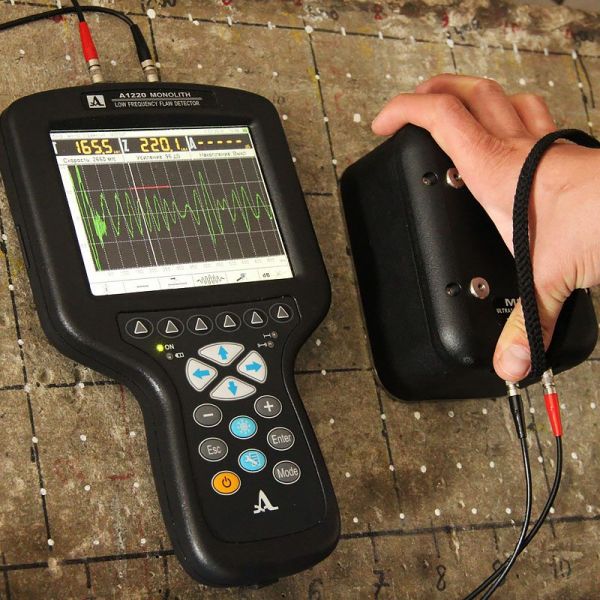

А1220 MONOLITH - компактный ультразвуковой дефектоскоп для решения задач толщинометрии и дефектоскопии конструкций из бетона, железобетона и горных пород.
Особенности
- Размеры обнаруживаемых несплошностей: – от Ø20 мм – цилиндрический образ дефекта; – от Ø50 мм – сферический образ дефекта
- Традиционная форма отображения сигналов в виде А-Сканов, как в детектированном, так и в недетектированном (радиосигнал) видах, что позволяет отличать полезные сигналы от шумов, различных типов отражателей и пр.
- Возможность контроля эхо-методом и методом сквозного прозвучивания
- Возможность проведения контроля без применения контактной жидкости, благодаря использованию в антенной решетке элементов с сухими точечным контактом – не требуется подготовка поверхности к контролю
- Адаптация антенного устройства к неровностям поверхности
- Представление результатов ультразвукового контроля в виде продольного и поперечного сечений объекта контроля, параллельного и перпендикулярного поверхности, на которую устанавливается антенная решетка. В-, С-, D- Сканы позволяют получить более полное представление о внутренней структуре объекта.
Назначение
- Измерение толщины изделий из бетона до 3 000 мм и железобетона до 600 мм
- Поиск инородных включений, полостей и трещин внутри изделий и конструкций из железобетона, камня и подобных им материалов при одностороннем и двухстороннем доступах
- Поиск внутренних дефектов бронзового литья
- Исследование внутренней структуры крупнозернистых материалов
- Диагностика анкерных болтов диаметром от 24 до 36 мм фундаментов металлических опор контактной сети без откопки при доступе к верхней торцевой поверхности болтов длиной до 3,5 м.
Описание

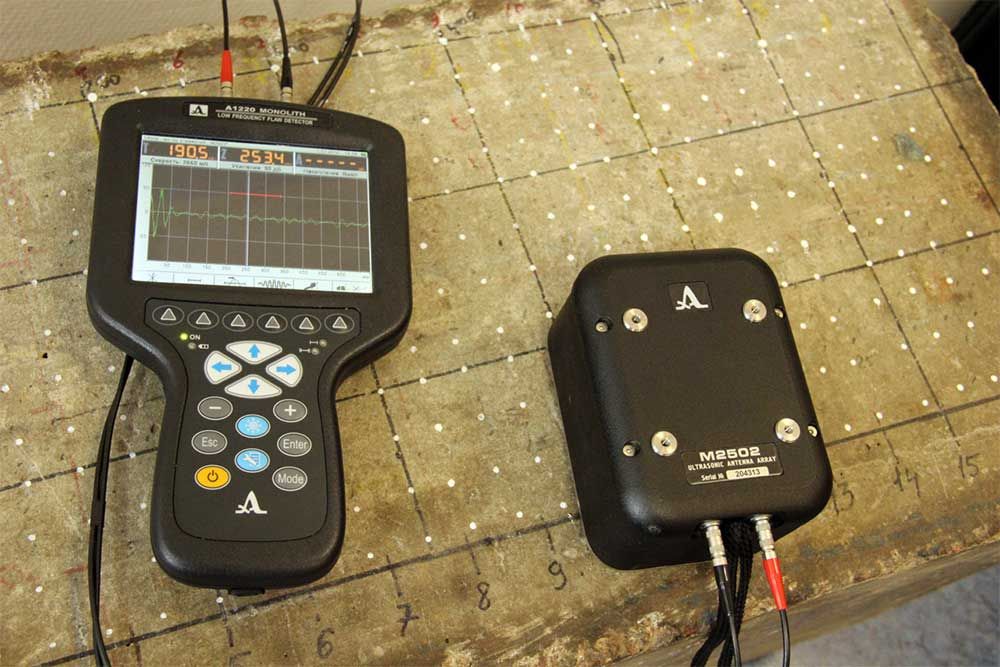

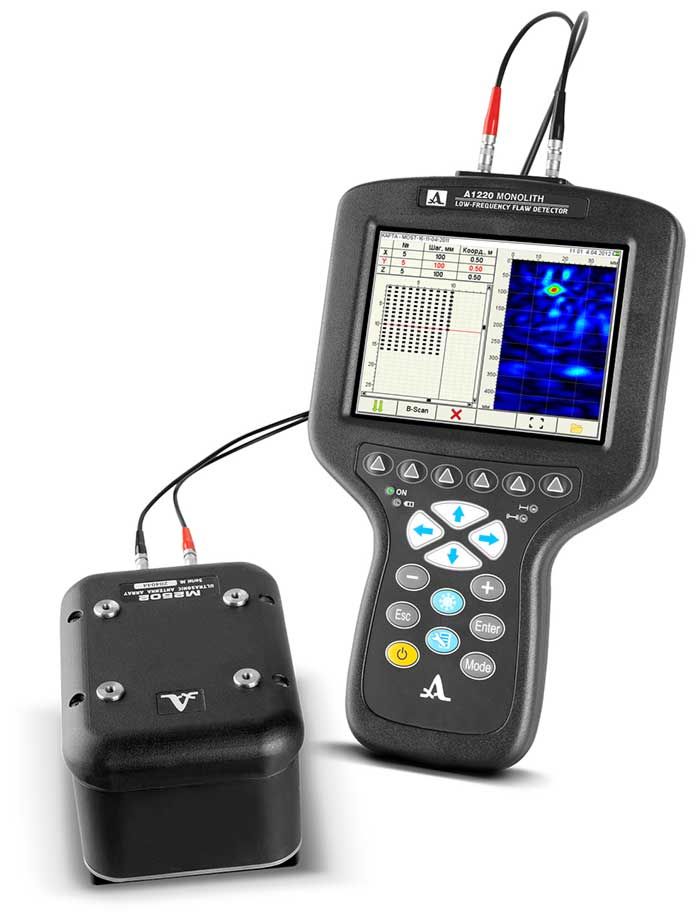

Представляет собой компактный электронный блок с большим высококонтрастным цветным TFT дисплеем и клавиатурой. С помощью двойного кабеля LEMO-LEMO к электронному блоку подключается 24-х элементная матричная антенная решетка, работающая по принципу раздельно-совмещенного преобразователя. Элементы антенной решетки подпружинены, что позволяет работать на шероховатых и неровных поверхностях. Несмотря на многофункциональность, А1220 MONOLITH прост в управлении благодаря интуитивному интерфейсу и меню пиктограмм, которые обеспечивают быстрый доступ к основным настройкам и функциям прибора. Эргономичный дизайн и малый вес (всего 800 грамм), а также возможность крепления электронного блока в специализированном планшете делают этот прибор удобным инструментом для работы в труднодоступных местах и на высоте. Все результаты контроля сохраняются в памяти прибора, после чего могут быть переданы через USB-порт на внешний компьютер для дальнейшей обработки, документирования и архивирования.
Программное обеспечение
Прибор поставляется в комплекте со специализированным программным обеспечением Planevisor, обеспечивающим SAFT обработку данных на внешнем компьютере. Результаты контроля предоставляются в виде томограмм (В-, С-, D-Сканы). Для каждого отражателя можно определить координаты его залегания в объекте контроля.
Режимы работы
А1220 Монолит имеет четыре основных рабочих режима работы, а также сервисный режим НАСТРОЙКА, служащий для настройки конфигураций параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора.
|
РЕЖИМ А-СКАН (эхо метод) |
|
РЕЖИМ А-СКАН (сквозной метод) |
|
Режим КАРТА |
|
| Режим НАСТРОЙКА Используется для выбора и установки параметров и рабочей конфигурации. Существует возможность создания и сохранения, с присвоением уникального имени, ряда рабочих конфигураций под различные объекты контроля. Необходимая конфигурация выбирается из списка сохраненных непосредственно на объекте контроля. |
Характеристики
|
Параметр |
Значение |
|
Диапазон устанавливаемых скоростей ультразвука |
500 – 15 000 м/с |
|
Диапазон устанавливаемых рабочих частот |
25 – 200 кГц с шагом 5 |
|
Диапазон перестройки усиления приемника |
0 – 100 дБ |
|
Диапазон измерений временных интервалов |
0 – 4 000 мкс |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм |
±(0,1+0,0001·Тизм) мкс |
|
Диапазон измерений глубины залегания дефекта при скорости ультразвука 2500 м/с (бетон) |
50 – 2 150 мм |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H при скорости ультразвука 2500 м/с (бетон) |
±(0,1·H+5,0) мм |
|
Питание |
аккумулятор |
|
Номинальное значение напряжения питания |
11,1 В |
|
Время непрерывной работы прибора от аккумулятора |
8 ч |
|
Тип дисплея (разрешение) |
TFT (640×480) |
|
Габаритные размеры электронного блока |
260×157×43 мм |
|
Масса электронного блока |
800 г |
|
Диапазон рабочих температур |
от –20 до +55°C |
|
Габаритные размеры АР М2502 |
139×105×89 мм |
|
Масса АР М2502 |
1,1 кг |

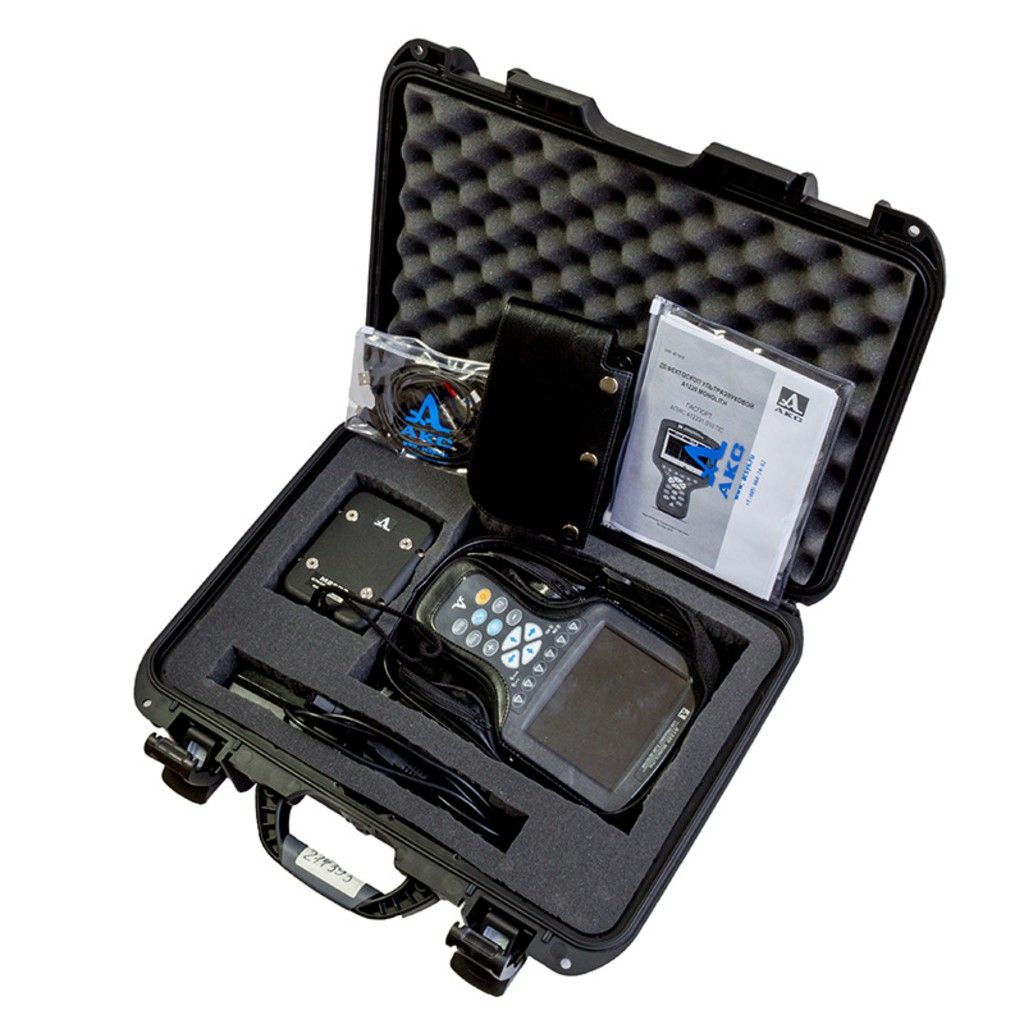

Базовый комплект
- базовый блок со встроенным аккумулятором
- Антенная решетка M2502 0.05A0R100Х60PS
- Кабель LEMO-LEMO двойной 1,2 м
- Сетевой адаптер с кабелем
- Кабель USB A – Micro B
- Планшет
- Чехол
- Жесткий кейс
- Компакт-диск с документацией и программным обеспечением
